Regolazione del Campione all'Interno di un Diffrattometro a Raggi X a Cinque Cerchi

Alla Diamond Light Source, nel Regno Unito, la beamline I07 è una linea di diffrazione di raggi X ad alta risoluzione dedicata allo studio della struttura delle superfici e delle interfacce in diverse condizioni ambientali, compresi, per esempio, i semiconduttori e i film biologici.

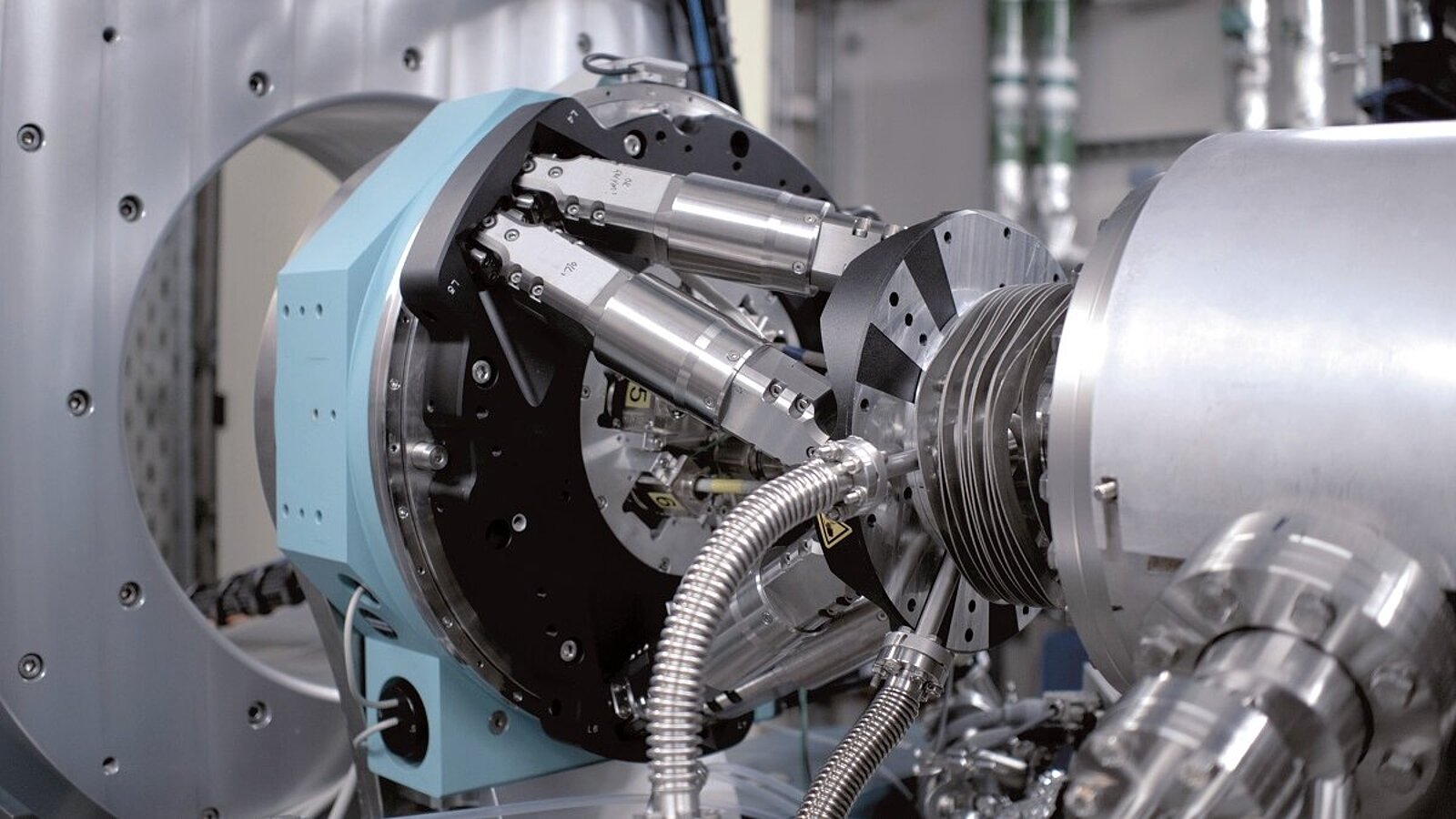

Nel centro di un diffrattometro a raggi X a cinque cerchi, i campioni vengono montati su un Hexapod che consente la regolazione dell'altezza e qualunque altro allineamento richiesto. I requisiti erano ambiziosi: Il carico può facilmente raggiungere i 50 kg, mentre lo spazio di montaggio all'interno del diffrattometro limitava l'altezza complessiva dell'Hexapod a 290 mm. Poiché l'Hexapod avrebbe funzionato con una piastra di base orientata orizzontalmente o verticalmente, la rigidità del sistema è stata determinante.
