Grazie all'immensa capacità di trasmissione e al basso consumo energetico, la comunicazione ottica sta penetrando sempre più in profondità nelle reti di dati/comunicazione. I server sono sempre più frequentemente connessi tramite fibre di vetro e anche all'interno dei computer sono sempre più numerose le funzionalità trasferite tramite la luce. Il posizionamento di componenti ottici su semiconduttori di silicio e la creazione di connessioni ottiche sono step di processo ricorrenti nella produzione e nella verifica della qualità dei componenti fotonici di silicio (SiPh) e dei circuiti fotonici integrati (PIC). Spesso sono richieste tolleranze trasversali ben al di sotto dei 50 nm. Pertanto, la precisione, la velocità e un alto grado di automazione dell'allineamento sono indispensabili per la funzionalità e il costo della produzione di SiPh e PIC. I collaudati sistemi di allineamento attivo di PI sono più veloci fino a due ordini di grandezza rispetto ai metodi convenzionali e aiutano a rendere questo processo critico economicamente sostenibile. A partire dal controllo qualità a livello di wafer su dispositivi/elementi ottici fino all'assemblaggio finale, PI offre soluzioni complete per diversi design, formati e attività dei chip.

Packaging nel campo della Fotonica
Tegema's Photonic Assembly Platform – Powered by PI
TEGEMA B.V. (NL), il multidisciplinare integratore di sistemi, ha sviluppato una piattaforma di macchine modulari per l'assemblaggio automatizzato di componenti ottici, in particolare di circuiti integrati fotonicamente (PIC).
Scopri di più
Scansione del Wafer SiPh Powered by PI
SiPh Wafer Probing Powered by PI

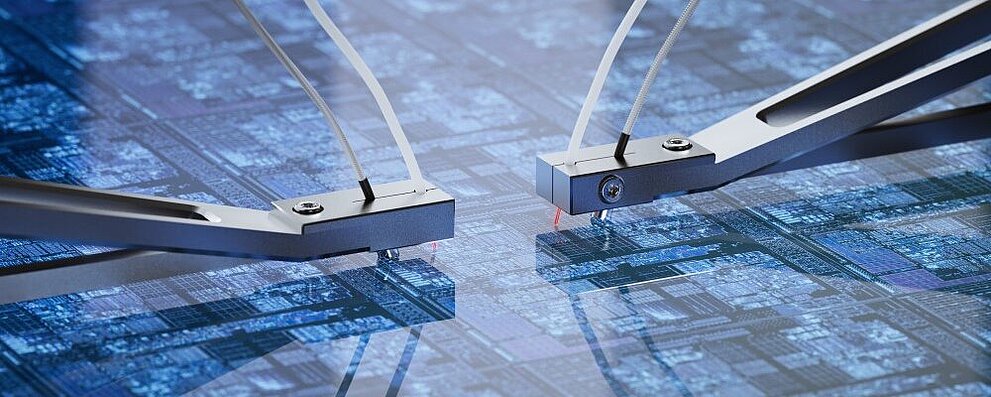

L'integrazione di elementi o strutture fotoniche su un chip di silicio presenta, già a livello di wafer, una moltitudine di nuove sfide per la tecnologia di test di questi elementi.
Scopri di più
