Sistemi di Posizionamento XZ controllano le Fenditure a Raggi X
Al SSRF (Shanghai Synchrotron Radiation Facility, Shanghai, Cina), i sistemi di posizionamento XZ controllano le fenditure ottiche a raggi X per preparare il fascio per attività sperimentali. Il sistema a fenditura funziona a condizioni ambiente. Il sistema a fenditura funziona a condizioni ambiente.

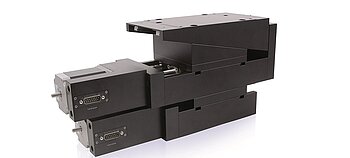

I sistemi XZ sono costituiti da due slitte motore-mandrino impilate, ad alto carico, che sono state personalizzate al fine di posizionare carichi fino a 800 N su una distanza di 50 mm (X) × 20 mm (Z). Gli stages sono dotati di motori passo-passo a 2 fasi e sono autobloccanti. Il loro design economico prevede finecorsa e switch di riferimento.
